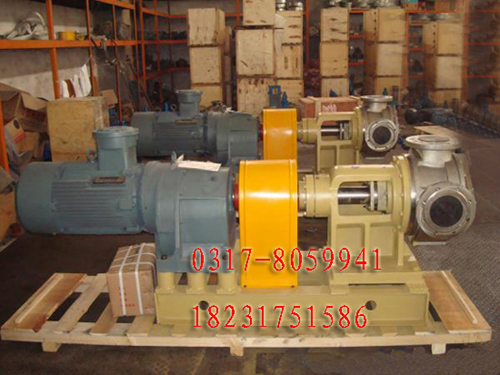

高粘度轉子泵構造（圖片可以體現）

高粘度轉子泵是我廠研發生產的一款新產品,高粘度泵主要有內、外轉子、軸、泵體、前蓋、托架、密封、軸承等組成.密封youji械密封和填料密封兩種形式,對于高溫、高粘稠度及性較強的介質,選用填料密封.高粘度泵輸送易結晶物料時,在前蓋和泵體上可設計帶有保溫夾套,工作時通過蒸汽保溫融化.從主軸外伸端向泵看為順時針旋轉.
　高粘度轉子泵溶解了圓弧齒輪泵的優點,轉子泵的泵殼越重,其耐溫度、耐壓強度也越高.泵體材料常采用球墨鑄鐵,亦可采用鑄造鋁合金硬模熔鑄而成,或采用擠壓鋁合金型材加工制造.當輸送的介質具有性時,可采用成本較高的不銹鋼材料.

國外高粘度齒輪泵多采用含鎳、鉻量高的合金鋼作為泵殼材料,這種材料在強度、_性及成本方面的綜合_較好.為解決齒輪泵的困油現象,通常在泵蓋上開設對稱的卸荷槽,或向低壓側方向開設不對稱卸荷槽,吸液側采用錐形卸荷槽,排液側為矩形卸荷槽,卸荷槽的shendu也比液壓工業中所用的齒輪泵要深.
